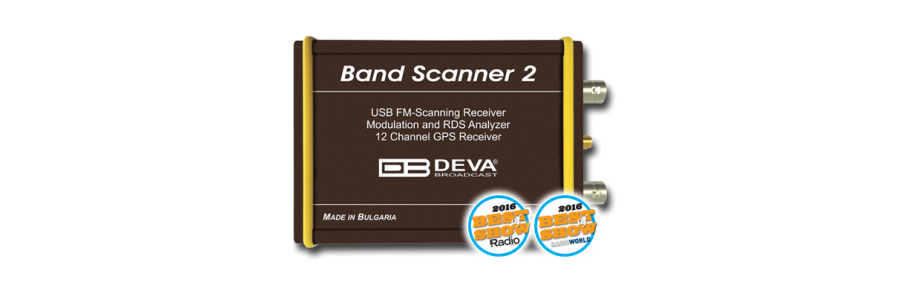

DEVA BROADCAST – BAND SCANNER 2
Analisador FM e MOD, decodificador RDS, receptor GPS embutido para pesquisa de cobertura de sinal
O Band Scanner 2 é a mais recente ferramenta DEVA FM Monitoring, marcando o retorno sensacional do Band Scanner original em uma versão atualizada e mais versátil que combina a funcionalidade e os parâmetros de vários de nossos produtos mais vendidos e mais valorizados. De acordo com as características de seu famoso predecessor, esta ferramenta impressionante pode medir o nível de RF, o desvio MPX, os níveis de áudio esquerdo e direito, os níveis de injeção RDS e Pilot. Durante uma campanha, as medidas são armazenadas em um arquivo de log, após o qual podem ser facilmente convertidas no formato KMZ e visualizadas no Google Earth.
Para alimentar o sistema, tudo o que você precisa é a porta USB de qualquer PC com Windows. Com o Band Scanner 2, você pode visualizar listas de reprodução das estações competitivas, além de salvar e exportá-las para um arquivo do Excel. O software gratuito do Windows varre o receptor pela banda FM e gera uma exibição de espectro do nível da operadora versus a frequência. Cada transportadora é analisada e uma lista de estações é criada. Este produto sofisticado aprimora ainda mais as estações com presença RDS para mostrar todos os grupos de dados de rádio transmitidos.
| FM Radio Tuner | |
| Tuning Range | 64 to 108.0 MHz, Frequency Agile |
| Tuning Step | 50 kHz, 100 kHz, 200 kHz odd, 200 kHz even |
| Tuner Sensitivity | 30 dBµV |
| Antenna Port | BNC Connectors, 50Ω |
| Dynamic range | 100 dB |
| FM Demod | |
| IF Filter Bandwidth | 100 kHz, 200 kHz, Wide; User selectable |
| Frequency Response | 10 Hz to 70 kHz; ±0.01 dB, 100 Hz to 60 kHz; |
| Dynamic range | 90 dB |
| Stereo Decoder | |
| Frequency Response (L and R) | ±0.1 dB, 10 Hz to 15 kHz |
| SNR (Stereo) | 60 dB, 50 µs de-emphasis |
| THD | 0.1%, 10 Hz to 15 kHz, Wide IF filter |
| Stereo Separation | 50 dB typical, 50 Hz to 10 kHz, Wide IF filter |
| Metering Accuracy | |
| RF Level | ±2 dB, 0 to 110 dBµV |
| Total, Pos, Neg | ±2 kHz, 10 to 100 kHz, 0.1 kHz resolution |
| Pilot, RDS | ±0.5 kHz, 1 to 12 kHz, 0.1 kHz resolution |
| Audio | ±1 dB, -60 to 5 dB, 0.1 dB resolution |
| MPX Power | ±0.2 dBr, -12 to 12 dBr, 0.1 dBr resolution |
| FM Antenna Input | |
| Connector | BNC on rear panel |
| Impedance | 50 Ω |
| MPX (Composite) Input | |
| Connector | BNC on rear panel |
| Impedance | 10 kΩ |
| Frequency Range | 10 Hz to 70 kHz; ±0.01 dB, 100 Hz to 60 kHz; |
| Sensitivity | 3.5 Vp-p @ 100% |
| RDS data decoding | |
| Standards | European RDS CENELEC and United States RBDS NRSC |
| Error Correction | Yes |
| Group counting | Yes |
| Error counting | Yes |
| AF decoding | Yes |
| CT (Time/Date) | Yes |
| PI, PTY, DI, MS | Yes |
| TA/TP | Yes |
| RT (Radio Text) | Yes |
| PS (Program Service name) | Yes |
| EON (Enhanced Other Networks information) | Yes |
| PTYN (Program TYpe Name) | Yes |
| SLC (Slow labelling Codes) | Yes |
| ODA (Open Data Applications) | Yes |
| GPS receiver | |
| Number of channels | 12 |
| Antenna | Pre-amplified, 5m of cable, magnetic |
| Connector | SMA, rear panel |
| Frequency program memories | |
| GPS Scheduler Capacity | unlimited |
| FM Tuner Presets | unlimited |
| Measurement storage | |
| Storage | Database |
| Data formats | Microsoft Excel compatible format (csv), Google Earth compatible KMZ, Proprietary Band Data format (bnd), Proprietary RDS Group Data format (grp), Proprietary Campaign Data format (cgn) |
| User interface | |
| Indicators | 4 LEDs, front panel |
| Operating conditions | |
| Equipment operational between | -10° and 40°C |
| EMC immunity | 6V/m |
| Communication | |
| Type | USB 2.0 compatible |
| Connector | Mini USB, front panel |
| Power Requirement | |
| Power supply | USB powered |
| Connector | Mini USB, front panel |
| Size and Weight | |
| Dimensions (W;H;D) | 86 x 25 x 125 mm |
| Shipping Weight | 230 x 70 x 172 mm / 0.533 kg |
